您的位置：主页>>新闻中心>芯棒产生龟裂原因
产品中心
新闻中心
联系我们
天津天大高芯科技有限公司
联系邮箱：tdgx8845@163.com
合作咨询：
022-24841565
13207656909
公司地址：天津市东丽区先锋东路99号
发布时间：2020-05-13

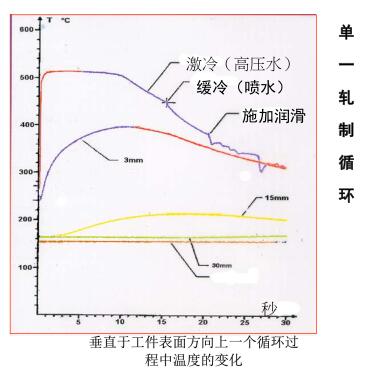

➢芯棒在一个工艺循环过程中温度周期性变化。
➢ 芯棒在接受炙热管坯传递过来的热量，只能通过表面（喷水冷却）再传递给环境。
➢ 芯棒大多是高合金钢材（H13，30Cr3MoV等）,其导热性较差。
➢ 芯棒在通过各组轧辊表面温度持续升高。
➢ 形成的温度场，在芯棒的直径方向与长度方向均可能形成较大的温度梯度和热应力。
➢ 龟裂总是在冷热差别大的部位首先开始。

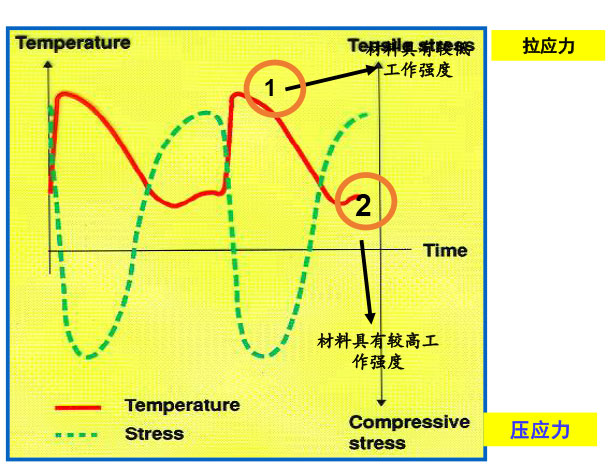

| 薄弱环节 1------- ➢ 镦粗蠕变: ➢ 芯棒表面温度高点 ➢ 材料强度低点 ➢ 温度梯度高点 2---------- ➢ 产生裂纹的环节 ➢ 拉伸蠕变： ➢ 芯棒表面温度降低 ➢ 材料强度提高 ➢ 温度梯度减缓 |  |

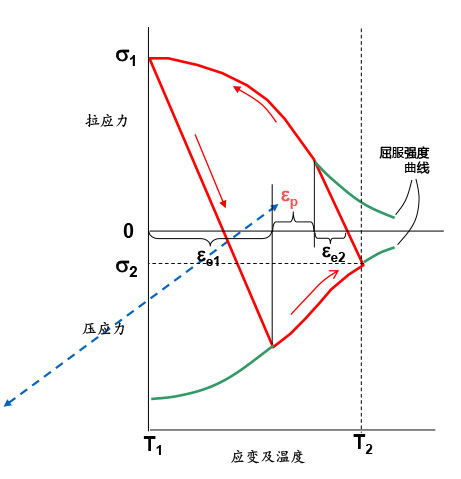

| 龟裂纹的产生是由于 ： “ 低循环疲劳” 这种重复式的塑性变形同时可 称为： 累积性蠕变 注意: 这种塑性变形的累积是导 致热龟裂的主因 |  |

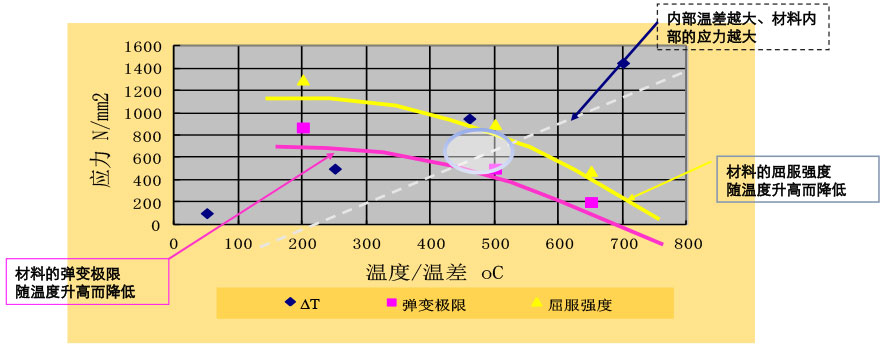

| 金属材料温度升高强度下降，温差应力随温度的升高而增加。在温差处于350-450℃之间，芯棒表面就会 产生微小塑变乃至细小龟裂纹 |  |
下一篇：招聘信息
